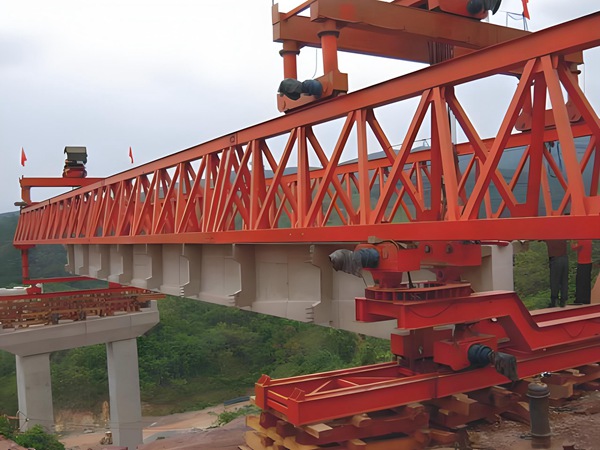

宁夏吴忠架桥机出租厂家公路架桥机的工作原理核心是“跨墩支撑 + 梁体转运 - 对位 - 架设”，通过导梁 / 门架结构跨骑桥墩，配合起升、行走机构，实现预制梁的高效精准安装。
一、核心构成与整体逻辑
公路架桥机主要由主桁 / 导梁、支腿系统、起升机构、运行机构、电气控制系统及吊具组成。
整体逻辑：先通过支腿将整机固定在已浇筑桥墩或桥台顶部，形成跨空作业平台；再通过运梁车将预制梁转运至架桥机下方，由起升机构吊起梁体；最后通过横向、纵向微调实现梁体精准对位，完成落梁固定，之后架桥机自身前移（过跨），进入下一片梁的架设循环。
二、各核心系统工作原理

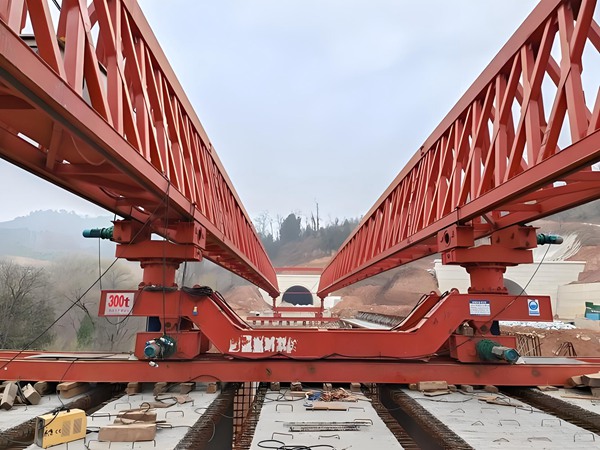

1. 支腿系统（稳定支撑核心）
分为前支腿、中支腿、后支腿，通过液压千斤顶或螺旋千斤顶与桥墩 / 桥台顶面贴合固定，承受整机重量与梁体荷载。
部分机型（如步履式）的支腿可交替伸缩、平移，带动架桥机整体向前 “迈步” 过跨；曲线桥专用机型的支腿带横向微调功能，适配线路转弯需求。
2. 起升机构（梁体升降动力）
由电机、减速器、卷筒、钢丝绳及吊具组成，电机驱动卷筒旋转，通过钢丝绳牵引吊具（或吊架）升降。
吊具与预制梁的吊点锁紧后，卷筒收绳将梁体从运梁车吊起，调整至预设高度，避免梁体与地面、桥墩碰撞。
3. 运行机构（梁体与整机移动）
梁体横向移动：起升机构安装在主梁轨道上，通过小车运行机构带动梁体沿横向滑动，调整梁体在桥墩上的左右位置，实现精准对位。
整机过跨移动：完成一片梁架设后，松开后支腿，前支腿支撑在前方桥墩上，通过驱动机构带动整机沿导梁前移，到位后重新固定支腿，准备下一片梁架设。
4. 导梁 / 主桁结构（承重与导向）
导梁是架桥机的核心承重部件，采用桁架式或箱梁式结构，跨骑在桥墩之间，为起升机构、梁体提供作业平台。
部分架桥机（如双导梁型）的导梁可伸缩或拼接，适配不同跨度桥梁；柔性导梁机型可通过调整桁架刚度，适配小曲线半径线路。
5. 电气控制系统（动作指挥中枢）
由控制柜、操作面板（或遥控器）、传感器、限位开关组成，接收操作指令后控制各机构的启停、速度与方向。
集成水平仪、测距传感器，实时监测梁体坡度、对位距离，确保落梁时梁体水平、轴线偏差不超过规范要求；同时具备过载保护、紧急制动功能，避免作业风险。
6. 辅助作业流程（运梁与对位）
运梁车将预制梁从预制场转运至架桥机后方，通过架桥机的后支腿区域进入作业范围。
梁体吊起后，通过纵向微调机构（如卷扬机牵引）调整梁体前后位置，横向小车调整左右偏差，最终将梁体精准放置在桥墩支座上，完成螺栓固定或灌浆锚固。
