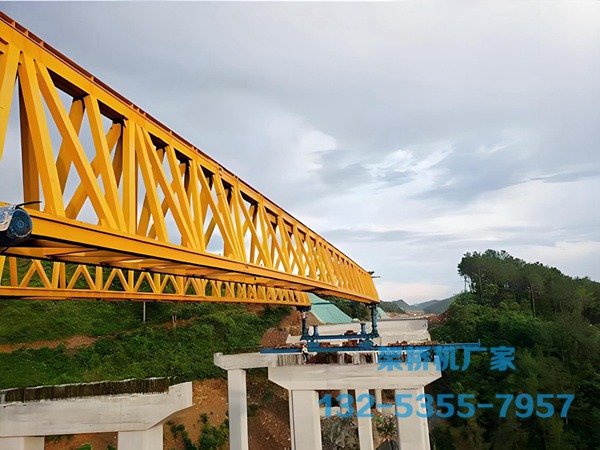

江苏扬州架桥机出租厂家生产的自行式架桥机的核心工作原理，是依托多支点支撑体系与液压、电气协同控制，通过 “喂梁→吊梁→落梁→过孔” 的循环作业，将预制梁体精准架设到桥墩之上，实现桥梁上部结构的快速拼装。其作业逻辑围绕 “结构承载、动力驱动、精准定位、安全平衡” 四大核心展开，具体可拆解为以下关键环节与原理：
一、核心支撑与平衡原理
架桥机以前支腿、中支腿、后支腿形成多支点静定支撑体系，作业与过孔全程保持结构稳定：
架梁作业时，前支腿支撑于前方桥墩盖梁，中支腿支撑于已架梁体顶面，后支腿辅助支撑，三者共同承担主梁、起重天车及梁体的全部荷载，通过压力传感器实时监测各支腿载荷，确保单支腿承重不超设计值的 85%，避免局部过载失稳。
过孔作业时，通过液压油缸交替顶升、收缩支腿，配合主梁纵移，实现 “前支腿悬空前移→支撑新桥墩→中后支腿跟进” 的交替支撑，全程保持抗倾覆安全系数≥1.5，主梁配置配重块形成抗倾覆力矩，风速超 6 级时自动锁定机构，杜绝倾覆风险。
整机采用液压同步控制系统，多组油缸压力闭环控制，各顶升点位移同步误差小于 1mm，防止主梁扭曲变形，保障结构受力均匀。
二、核心作业流程与动作原理
1. 喂梁：梁体转运与对接
运梁台车将预制箱梁从存梁区运送至架桥机尾部，通过液压顶升装置完成梁体与架桥机的对接，运输及对接过程严格控制梁体水平度误差小于 3‰，确保后续吊梁平稳。此时后支腿、中支腿稳固支撑，主梁处于水平受力状态，为吊梁做准备。
2. 吊梁：起重与纵移协同
架桥机主梁上配置前、后两台起重天车，天车通过纵移轮箱沿主梁轨道行走，卷扬机配合滑轮组实现梁体升降：
两台天车同步移动至梁体吊点正上方，安装专用吊具后，同步启动卷扬机，四点同步起吊梁体，脱离运梁车后暂停，检查吊具受力、梁体水平度及主梁挠度，确认无误后提升至架设安全高度。
起吊完成后，前、后天车协同纵移，带动梁体沿主梁向待架跨方向移动，移动过程匀速平稳，避免梁体晃动，天车纵移速度、起吊速度均由电控系统精准调控，确保位移可控。
3. 落梁：三维精准定位
梁体移至待架跨正上方后，进入精准落位阶段，依托横移机构 + 液压微调 + 定位监测实现高精度架设：
若需架设边梁，启动整机横移台车或天车横移机构，带动梁体横向移动至桥墩支座正上方，横移过程同步监测横向偏差，实时修正。
通过激光测距仪、GPS 定位系统辅助，结合液压微调系统，对梁体进行纵向、横向、垂直方向的三维微调，最终落梁误差控制在 2mm 以内，确保梁体与桥墩支座精准贴合，完成后拆除吊具，单孔梁架设完成。
4. 过孔：整机前移至下一孔位
单孔梁架设完毕后，架桥机通过步履式纵移自主前移至下一跨待架位置，核心是 “支腿交替支撑 + 主梁自主行走”：
先启动前支腿油缸，顶升前支腿使其脱离桥墩，中支腿驱动轮组沿已架梁体顶面轨道行走，带动主梁及整机缓慢前移，行走速度控制在 5m/min 以内，接近桥墩时切换点动模式，精准对位。
前支腿移动至下一桥墩盖梁正上方后，油缸收缩使前支腿支撑到位，穿入承重销轴锁死；随后中支腿、后支腿依次前移、支撑，完成整机过孔，恢复架梁作业姿态，进入下一孔循环。
三、动力与控制核心原理
动力驱动：以液压系统为核心动力源，驱动支腿顶升、天车纵移 / 横移、整机横移、卷扬机起升等动作；电气系统提供控制电源与驱动动力，分布式轮组配备独立电机和减速器，实现多轮同步行走，适配数百吨负载下的平稳移动。
智能控制：通过电控柜、操作台实现集中控制，集成载荷监测、位移监测、风速监测等传感器数据，实时反馈整机状态；具备过载保护、失压保护、紧急停机等安全功能，同时支持手动操控与自动作业模式切换，兼顾操作灵活性与作业安全性。
江苏扬州架桥机销售厂家简单来说，自行式架桥机就是通过 “多支点稳结构、双天车运梁体、液压电控精调控、自主过孔续作业”，将预制梁的 “运输 - 吊装 - 架设” 全流程一体化，实现桥梁施工的高效、精准、安全作业。
