陕西安康龙门吊销售厂家龙门吊轨距定义
轨距就是龙门吊两条大车运行轨道中心线之间的水平距离，也就是龙门吊的跨度，采购和图纸标注都按轨道中心之间距离计量，主梁向外伸出的悬臂长度不计入轨距，需要单独标注悬臂尺寸。
一、确定轨距核心步骤
1 先确定跨内作业所需净空间
梳理跨内需要覆盖的对象，包括构件最大宽度，平板车或者货车，物料堆放区域，人员通行通道。
基础判定原则，轨距对应的支腿内侧净宽要大于跨内最大占用宽度加上左右安全间隙。
跨内有车辆通行，支腿内侧和车辆货物之间预留不小于 0.7 米安全距离。
只做物料堆放无车辆通行，预留不小于 0.5 米安全间隙。
举例，跨内通行 2.8 米宽平板车，两侧各留 0.7 米安全间隙，跨内最小净宽就是 4.2 米，再考虑小车吊钩左右极限移动范围，在此基础上选定轨距。

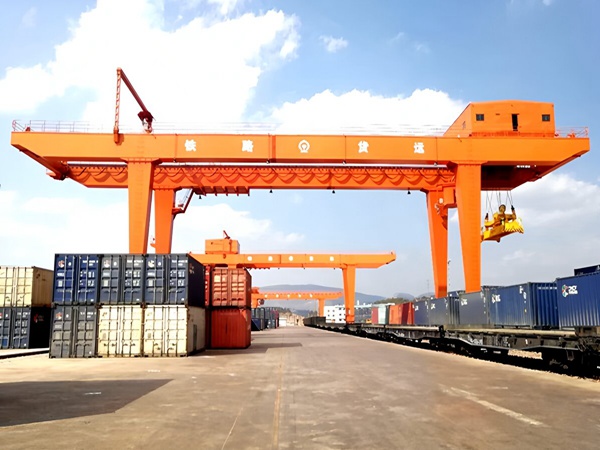

集装箱堆场按照并排集装箱排数确定轨距，两排集装箱常用 18 米，四排集装箱常用 22 米，六排集装箱轨距不小于 30 米。
2 场地边界限制
实测场地横向可用总宽度，扣除轨道基础占用尺寸，支腿外侧到围墙建筑物的安全距离，一般取 0.3 米到 0.5 米，得到轨距最大允许值，实际轨距不能超过这个上限。
3 起重量与主体结构约束
轨距越大，主梁自重和挠度随之增大，设备造价会明显上涨，同等起重量下，轨距每增加数米，钢材消耗量大幅提升。

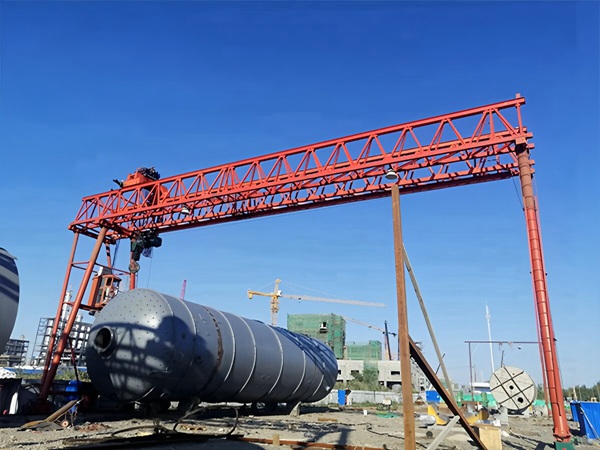

单梁花架或者箱型龙门吊，常规轨距不超过 18 米，适配 5 吨 10 吨 16 吨小吨位设备。

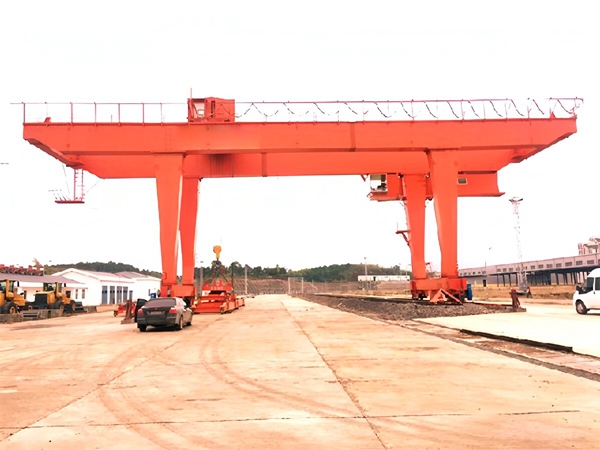

双梁箱型龙门吊，20 吨及以上机型常规轨距区间 30 米至 35 米，轨距超过 35 米需要专项受力验算，加大主梁截面或者采用桁架结构。
50 吨 80 吨 100 吨大吨位龙门吊，在作业满足前提下尽量减小轨距，不盲目选用大轨距。
设计原则，满足作业覆盖需求，轨距优先选小，经济性更好。跨外侧装卸作业优先增设悬臂，而不是放大轨距，增加悬臂比单纯加大轨距更节省钢材。
4 优先选用国标标准轨距系列
标准轨距规格，7.5 米，10.5 米，13.5 米，16.5 米，19.5 米，22.5 米，25.5 米，28.5 米，31.5 米，34.5 米。优先选用标准尺寸，非标定制会增加成本，延长生产周期，零部件通用性较差。
陕西安康龙门吊生产厂家设备轨距快速选型流程总结
1 绘制场地平面布置图，标注跨内堆放物料，通行车辆，作业通道。
2 计算跨内最小所需净宽，叠加两侧安全余量，得到理论最小轨距。
3 对照场地横向空间，确定轨距上限。
4 结合设备起重量，在国标标准系列中就近选取规格。
5 跨外装卸需求通过增设悬臂实现，不增加轨距。
6 完成主梁挠度，大车轮压以及地基承载力校核。
