浙江金华架桥机出租厂家双线箱梁架桥机结构设计特点分析
双线箱梁架桥机主要用于高铁、客专双线整孔箱梁架设，单榀箱梁同时覆盖左右两条线路，梁体宽度大、重量高，架桥机需要适配大宽度梁片、大跨过孔、曲线及纵坡工况，整体结构相比单线架桥机在刚度、跨度、支腿布局、起重系统上有明显差异化设计，下面从各核心部件开展结构设计特点分析。
1.主梁系统
双主箱梁结构形式
大多采用双主梁箱型焊接结构，两根主梁平行布置，主梁净宽适配双线箱梁顶板宽度，满足梁片横向通过空间。主梁截面高度大，优先采用箱型截面，抗扭、抗弯刚度高，抵抗架设大吨位双线箱梁产生的巨大弯矩与扭转变形，避免吊梁作业时主梁侧向挠曲。部分大吨位机型采用变截面主梁，跨中截面加大，端部适当减小，兼顾强度与整机自重控制。
主梁连接方式
节段螺栓拼接为主，便于公路分段运输，工地现场拼装；拼接接头设置高强度螺栓连接副，接头位置做加强隔板，保证整体连续性，过孔、吊梁交变载荷下接头不开裂。
抗侧向倾覆设计
双线箱梁横向尺寸大，吊梁时存在横向偏心载荷，主梁增设横向联系横梁，把两根主梁连成整体，提升整机抗扭和侧向稳定性，抑制主梁横向晃动。

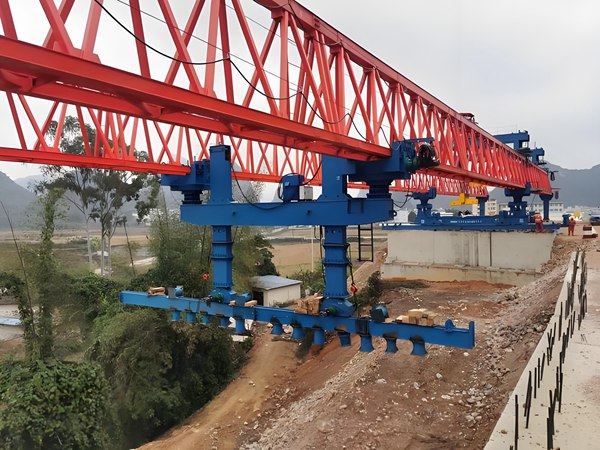

2.支腿系统（前支腿、中支腿、后支腿）
双线架桥机支腿载荷更大，支反力分布复杂，是结构设计关键。
前支腿
多采用可伸缩套筒式结构，支承在已架设箱梁的梁面或者桥墩盖梁上。针对双线宽箱梁，支腿横向跨距加大，设置横向调偏机构，可适应小曲线半径架设；支腿具备竖向伸缩功能，适配桥面纵坡。前支腿底部设置铰支座，允许少量角度偏转，释放安装应力，避免支腿受弯破坏。
中支腿
整机过孔的核心支承，承受整机绝大部分自重与吊梁载荷，支承于桥墩盖梁。双线机型中支腿横向底座加宽，增大支承基底，降低盖梁局部压应力；具备横向移位功能，曲线过孔时整机横向偏移对位。中支腿一般设置抗倾覆斜撑，过孔工况下约束整机翻转风险。
后支腿
支撑在运梁车或者尾部已架梁面上，承担主梁尾部重量。后支腿可随运梁车脱开、配合过孔作业；设计成可抬起结构，过孔时收起，实现整机向前纵移。
设计重点：双线箱梁自重更大，各支腿会做载荷分配校核，避免单支腿过载；大小里程、曲线工况下支腿支反力差值大，结构上预留足够安全余量。

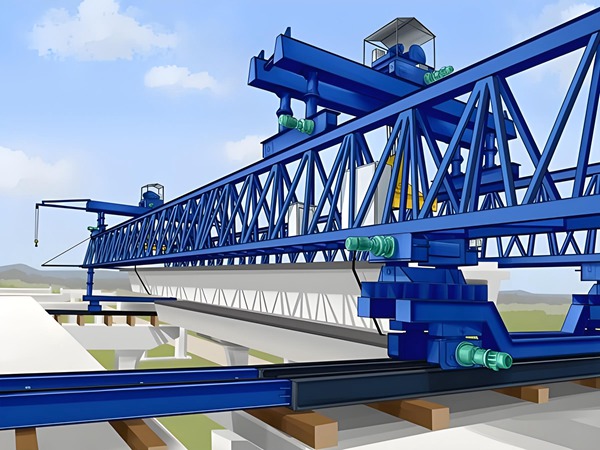

3.起重天车（吊梁小车）
双天车配置，两台起重天车沿主梁轨道行走，协同完成取梁、吊梁、落梁。双线箱梁宽度大，两台天车吊点横向距离要匹配箱梁吊点间距，满足双线箱梁的吊点位置。
天车行走轨道宽基布置，主梁上轨道中心距加大，降低天车轮压，改善主梁受力。天车具备横移功能，落梁时横向对位，适配曲线桥梁梁片的横向偏移。
起升机构同步控制结构设计，采用均衡吊具、滑轮组结构，保证箱梁四点起吊受力均匀，防止箱梁受扭开裂；吊具可角度微调，适配梁体纵坡、横坡。
4.纵移走行系统
整机纵移分为主梁纵移、天车纵移两套系统。双线架桥机整机重量大，轮压高，行走轮采用大直径轮组，分散轮压，保护主梁轨道与桥墩支承位置。

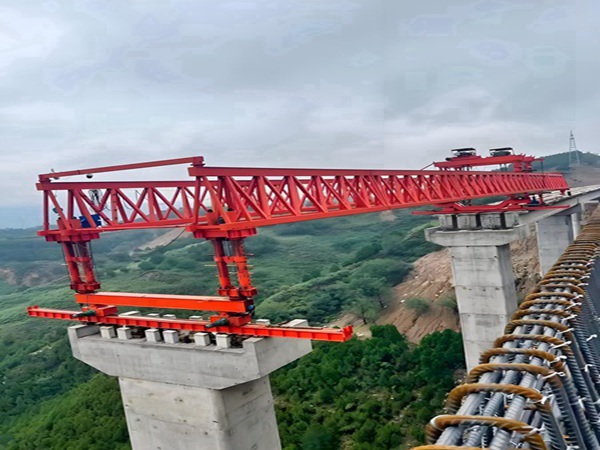

过孔工况为最危险工况，主梁处于悬臂状态，双线机型悬臂长度大，结构上对主梁悬臂段进行加强；设置限位、防倾覆机械锁止机构，过孔时限制悬臂下挠量。
可适配小半径曲线过孔，通过支腿横移、天车横移配合，实现整机横向调位，满足双线曲线桥架设需求。
5.整机抗扭与稳定性设计
双线箱梁宽度远大于单线梁，吊梁时容易产生横向偏心扭矩，是区别单线架桥机最突出的特点。
主梁之间设置多道横向刚性联系，形成空间框架，抵抗偏心扭矩，不能单纯依靠单根主梁抗弯。
各支腿设置横向限位、斜向拉杆结构，约束整机侧向位移；对曲线架设、纵坡架设工况做稳定性验算，控制倾覆安全系数。
严格控制整机重心位置，吊梁、过孔两种典型工况分别校核重心，防止侧向倾覆。
6.适应性结构设计
纵坡横坡适配：支腿竖向伸缩机构，可补偿桥梁纵坡；吊具、天车横移机构补偿横坡，满足大纵坡双线桥施工。
变跨适应性：主梁、支腿结构适配不同桥墩跨距，可架设24m、32m主流双线箱梁，部分机型可兼容40m梁。
通过性：支腿可折叠、避让，满足隧道口、桥台等特殊位置架梁作业。
7.与单线架桥机核心结构差异总结
主梁：双线双主梁横向间距更大，增加大量横向联系，重点提升抗扭性能；单线架桥机更侧重抗弯。
支腿：双线支腿横向底座加宽，支反力更大，重视曲线工况下的偏载；单线支腿载荷相对均匀。
天车系统：双线吊点横向距离更大，对四点吊均衡受力要求更高。
稳定性：双线重点防范横向偏心倾覆；单线主要防范纵向悬臂倾覆。
浙江金华架桥机销售厂家设备结构设计的关键难点
大吨位+大宽度箱梁带来巨大扭转载荷，若横向刚度不足，主梁容易发生扭转变形，影响落梁精度，带来安全隐患。
过孔悬臂工况，双线架桥机整机自重更大，悬臂段强度刚度设计难度高。
小曲线双线桥架设，整机横向偏移，各支腿支反力差异显著，要防止局部支腿超载。
