江苏苏州架桥机出租厂家双线箱梁架桥机工作原理
双线箱梁架桥机整体采用双主梁空间框架承载、多支腿分级支承、双天车同步起重、机电液协同控制的工作原理，依托结构刚度匹配双线大吨位、宽幅箱梁的施工特性，通过支承切换、纵向移位、精准起吊对位的闭环作业流程，完成预制双线箱梁的取梁、移梁、落梁、过孔循环施工。整机核心原理是利用多支点稳定支承体系分散荷载，借助同步起重与横纵移调节机构抵消双线箱梁偏载、曲线及纵坡带来的受力偏差，实现大跨度、大重量双线箱梁安全精准架设。
1. 主体承载与支承工作原理

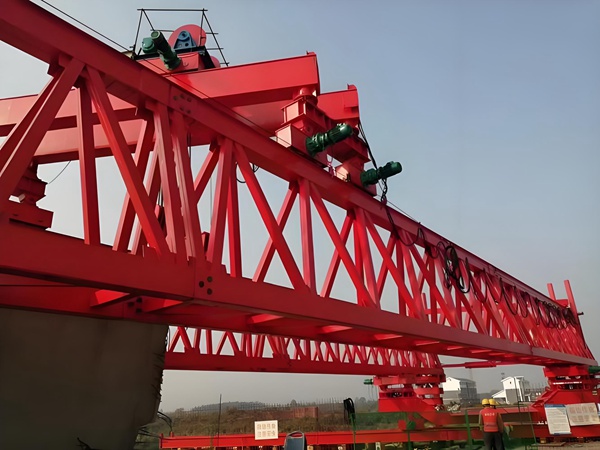

架桥机以双箱型主梁为核心承载主体，通过多道横向横梁固结形成封闭式空间受力结构，区别于单线架桥机的单向抗弯受力模式，可同时承受竖向巨大吊重荷载与横向偏心扭矩荷载，适配双线箱梁宽幅、大偏心的受力特点。

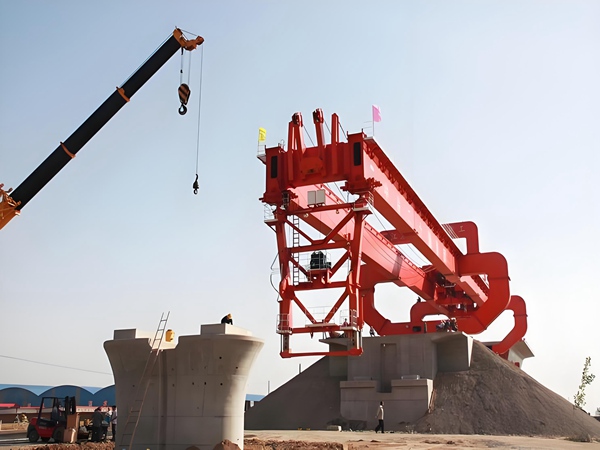

整机采用前、中、后三支腿分级支承的受力逻辑，不同工况下自动切换主力支承点位。中支腿为核心承重支点，固定支承于桥墩盖梁，承担吊梁作业时的绝大部分自重与箱梁载荷；前支腿伸缩支承于前方桥墩或已架梁面，约束主梁前端挠度，保障架设稳定性；后支腿支撑于尾部梁面或运梁车，平衡整机尾部弯矩，防止纵向倾覆。各支腿配备竖向伸缩与横向调位机构，通过液压调节补偿桥面纵坡、横坡以及曲线施工的位置偏差，保证整机始终水平受力、均匀承载。
2. 起重吊装工作原理
采用双天车四点同步起吊原理，两台起重天车对称布置在双主梁轨道上，严格匹配双线箱梁标准吊点间距。通过卷扬机、滑轮组与均衡吊具配合，实现四点同步升降，自动平衡各吊点受力，杜绝双线箱梁因受力不均产生扭转、开裂问题。
吊装过程中依托机电同步控制系统约束两侧起升速度与行程，消除高低差；同时天车具备小幅横移功能，结合吊具角度微调结构，可适配曲线桥梁、纵横坡桥面的落梁对位需求，解决双线箱梁宽幅结构带来的对位精度难题。取梁阶段配合运梁车送梁就位，天车下行挂钩锁定梁体，平稳起升脱离运梁车，完成梁体转运准备。
3. 纵移过孔工作原理
过孔是架桥机前移迭代施工的核心工序，采用悬臂渐进式纵移原理。单孔箱梁架设完成后，收起前支腿，使主梁前端形成悬臂状态，以中支腿为固定支点、后支腿为辅助支撑，通过主梁纵移驱动机构带动整机向前滑移。
针对双线架桥机自重大、悬臂挠度大的特点，整机设置机械限位与防倾覆锁止结构，严格控制悬臂下挠量与整机重心偏移，避免过孔阶段侧向、纵向倾覆。前移到位后伸展前支腿完成支承复位，重新形成三支点稳定体系，完成过孔作业，进入下一孔架梁循环。曲线桥施工时，可通过支腿横向移位、天车横向微调配合，实现整机曲线偏移对位，适配小半径曲线架设工况。
4. 整机稳定与纠偏工作原理
依托空间框架结构的抗扭特性解决双线施工核心难题，双主梁与横向联系构件形成整体刚性框架，有效抵消宽幅箱梁吊装产生的横向偏心扭矩，避免主梁扭转变形、落梁错位。同时各支腿配备横向限位、斜向支撑结构，约束整机侧向位移，动态调整支腿受力分配，避免曲线、偏载工况下单支腿过载。
整机采用机电液一体化协同控制，实时监测起吊重量、结构挠度、支腿压力、整机姿态等参数，自动同步调节起升、行走、调位机构，实现荷载均衡、姿态稳定、对位精准，满足高铁双线箱梁高精度、高安全性的架设标准。
5. 完整作业循环原理
整体施工循环逻辑闭环连贯，首先运梁车将双线箱梁运送至架桥机下方指定位置，双天车对位挂钩、同步起吊，将箱梁提升至安全高度；随后天车带梁纵向前移、横向微调对位，完成精准落梁、支座就位；单孔架设完成后，整机切换支承状态，开展悬臂过孔作业，前移至下一跨桥墩位置复位支承，循环开展后续箱梁架设施工。
